提前放電避雷針LYWZ-BX30 雷達專用避雷針
產品特點：
1、產品設計標準：本產品按照GB/T 16927.1-2011高電壓試驗技術 第1部分：一般定義及試驗要求、GB50057-2010 建筑物防雷設計規范等標準中的相關進行設計。
2、產品結構：純物理結構型避雷針，內部無電子器件，無老化免維護，選用不銹鋼材料，可安裝于環境惡劣場所。
3、產品特點：提前放電避雷針具有搶先放電時間 以%u3BCs計算，即優先引雷入地、在相同的安裝高度下，比普通避雷針的保護半徑大數倍，重量輕，荷載要求低等特點。
4、產品適用范圍：適用于各類建筑物、移動通信基站、衛星小站、倉庫、氣象臺站、石油氣站、機場導航站、軍事雷達站等直擊雷防護。
地凱提前放電避雷針技術參數：
|
分類 |
技術參數項目 |
LYWZ-BX30避雷針 |
|
電涌保護電氣參數 |
通流容量 |
200kA(10/350μs) |
|
幅值衰減率 |
≥70% |
|
|
陡度衰減倍率 |
≥48 |
|
|
搶先啟動時間 |
60μs |
|
|
限流阻抗值 |
≤3Ω |
|
|
接地電阻要求 |
≤10Ω |
|
|
外觀及 安裝參數 |
抗風強度 |
≤36m/s |
|
高度 |
0.6m+1.2m |
|
|
重量 |
7.5kg |
|
|
接地引下線要求 |
直徑大于10mm的圓鋼或同等面積的扁鋼一根或多根。 |
|
|
材質 |
不銹鋼 |
安裝注意事項：
安裝避雷針時必須嚴格遵循國家標準——《建筑物防雷設計規范》（GB50057-2010）的強制性規定。
1、按被保護建筑物的面積、高度、所在地雷電日數及地理環境校正系數、建筑物使用性質等確定建筑物防雷類別，由此選擇避雷針及安裝高度。一般情況下,避雷針應該安裝在桿塔、鐵塔或其他建筑物上，避雷針的法蘭盤必須高出最高保護物1.5m以上，根據這一要求設置加高桿塔或鐵塔高度。
2、由防雷類別和建筑物的面積，確定選用一支或數支避雷針。
3、安裝避雷針時要連接可靠。引下線應與建筑物主鋼筋電氣連結，或按規定做二根或二根以上引下線。
4、接地體，接地電阻應按GB50057-2010要求執行。
5、將避雷針各部件組裝好后，用螺栓緊固或焊接方法將避雷針整體固定在基座上。
6、安裝完成后，引下線應作斷接卡和在附近地面作絕緣防護。其他各連接處或金屬表面涂鍍層有損傷處，應做好防銹處理。

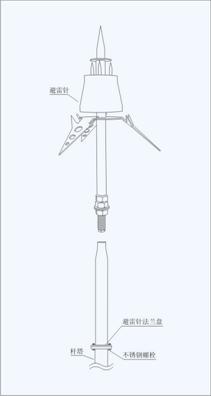

提前放電避雷針安裝示意圖：
